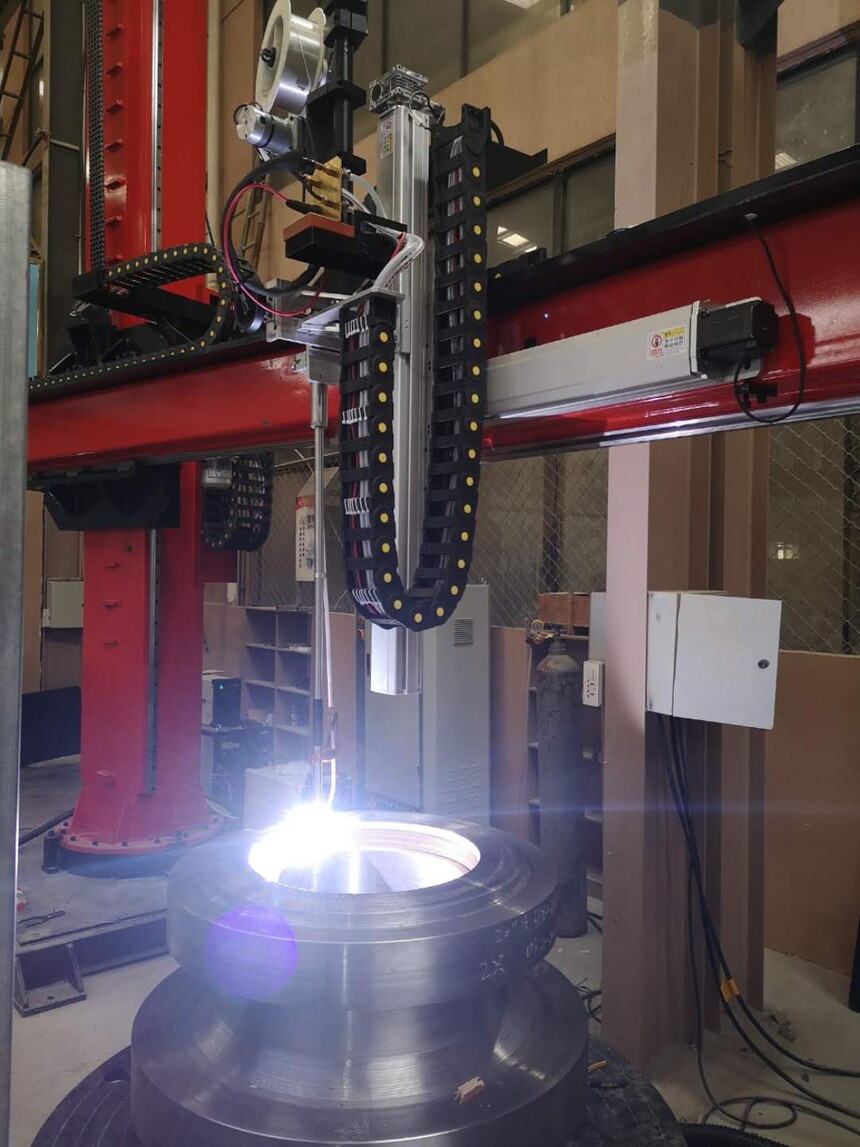

TIG焊接（鎢極氬弧焊）是以純Ar作為保護(hù)氣體，以鎢極作為電極的一種焊接方法。TIG焊絲以一定長度（通常lm）的直條狀供貨所。

用純鎢或活化鎢（釷鎢、鈰鎢、鋯鎢、鑭鎢）作為不熔化電極的惰性氣體保護(hù)電弧焊，利用鎢極和工件之間的電弧使金屬熔化而形成焊縫的。

焊接過程中鎢極不熔化，只起電極的作用。同時(shí)由焊炬的噴嘴送進(jìn)氬氣或氦氣作保護(hù)。還可根據(jù)需要另外添加金屬。在國際上通稱為TIG焊。

優(yōu)點(diǎn)

TIG焊接法的主要優(yōu)點(diǎn)是可以焊接材料范圍廣.包括厚度在0.6mm及其以上的工件，材質(zhì)包括合金鋼、鋁、鎂、銅及其合金、灰口鑄鐵、各種青銅、鎳、銀、鈦和鉛。

主要的應(yīng)用領(lǐng)域是焊接薄的和中等厚度的工件，在較厚的截面上作為焊根焊道使用。

MIG焊接即熔化極惰性氣體保護(hù)電焊，是以Ar等惰性氣體作為主要保護(hù)氣體，包括純Ar或Ar氣中混合少量活性氣體（如2%以下的O2或5%以下的CO2氣體）進(jìn)行熔化極電弧焊的焊接方法。MIG焊絲以層繞方式成卷或盤狀供貨。

這種焊接方法是利用連續(xù)送進(jìn)的焊絲與工件之間燃燒的電弧作熱源，由焊炬嘴噴出的氣體來保護(hù)電弧進(jìn)行焊接的。

優(yōu)點(diǎn)

方便進(jìn)行各種位置的焊接，同時(shí)也具有焊接速度較快，熔敷率較高。

熔化極活性氣體保護(hù)電弧焊可適用于大部分主要金屬的焊接，包括碳鋼，合金鋼。熔化極惰性氣體保護(hù)電弧焊適用于不銹鋼，鋁，鎂，銅，鈦，鎬及鎳合金。利用這種焊接方法還可以進(jìn)行電弧點(diǎn)焊。

注意事項(xiàng)

TIG焊接

A，保護(hù)氣體流量要求：當(dāng)焊接電流在100-200A之間時(shí)為7-12L/min；：當(dāng)焊接電流在200-300A之間時(shí)為12-15L/min為宜。

B，鎢極伸出長度相對(duì)噴嘴應(yīng)盡可能短，電弧長度應(yīng)以電弧長度一般控制在1-4mm為準(zhǔn)（焊接碳鋼時(shí)為2-4mm；低合金鋼及不銹鋼焊接時(shí)為1-3mm）；

C，當(dāng)風(fēng)速大于1.0m/s時(shí)應(yīng)采用防風(fēng)措施；注意換氣，避免對(duì)操作者的傷害；

D，焊接時(shí)嚴(yán)格清除焊接處的油、銹、水分的雜質(zhì)。

E，建議采用陡降外特性的直流電源，鎢極為正極。

F，在焊接1.25%Cr以上的低合金鋼時(shí)，背面也應(yīng)進(jìn)行保護(hù)。

MIG焊接

A，保護(hù)氣體流量以20-25L/min為宜；

B，電弧長度一般控制在4-6mm左右；

C，風(fēng)的影響對(duì)焊接特別不利，當(dāng)風(fēng)速大于0.5m/s時(shí)應(yīng)采用防風(fēng)措施；注意換氣，避免對(duì)操作者的傷害；

D，采用脈沖電弧電流，能獲得安定的噴射電弧，特別適宜不銹鋼、薄板、立焊、堆焊的焊接；

E，請(qǐng)采用Ar+2% O2氣體組合焊接超低碳不銹鋼，不應(yīng)用Ar與CO2混合焊類鋼；

F，焊接時(shí)嚴(yán)格清除焊接處的油、銹、水分的雜質(zhì)
