上海迪索騰P+T邊梁式縱環縫自動焊接設備
收藏

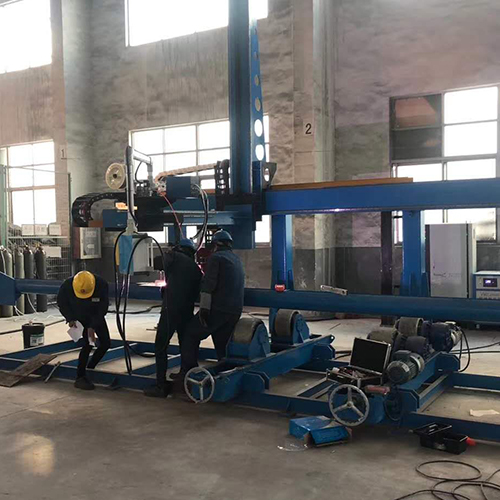

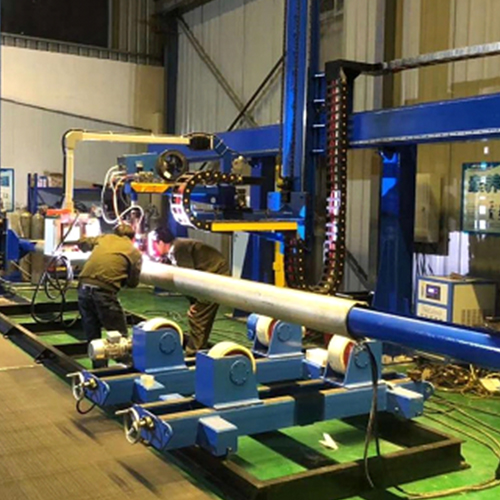

1. 設備名稱:P+T邊梁式縱環縫自動焊接設備 2. 適用范圍:主要用于壓力容器筒體、管道的拼接與焊接,橢圓形封頭拼焊,封頭 與同體的焊接。工件材質為碳鋼、不銹鋼、合金鋼的焊接。 3. 設備標簽:焊接,等離子焊接,TIG焊接,壓力容器焊接,筒體焊接 4. 產品簡介:采用三軸邊梁式操作架,兩軸背保氣操作架和電動滾輪架結構,可進行筒體環縫?v縫焊接。主要用于壓力容器,筒體的拼接與焊接。電動模組可進行弧壓跟蹤和擺動焊接。CCD影像監視系統,可對焊縫實時監控。 5. 設備參數

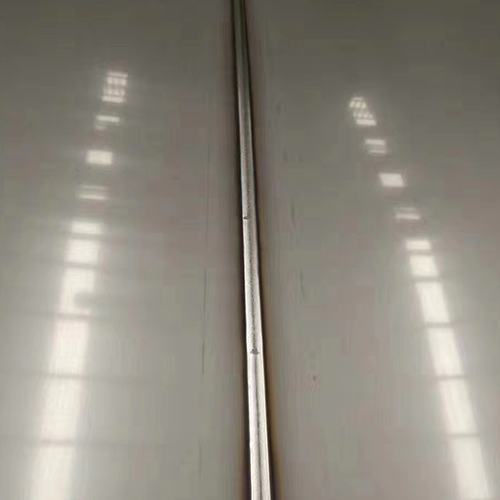

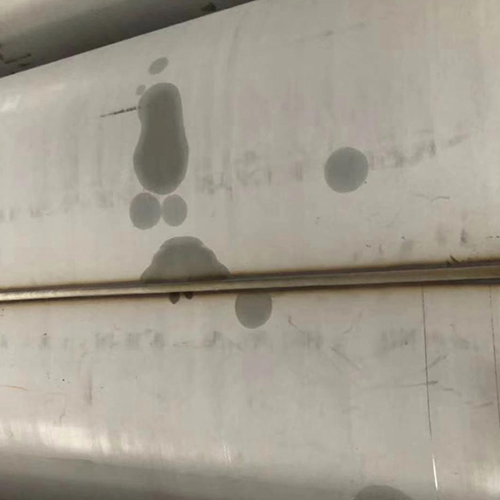

6, 設備特點 Ø 設備主要包括邊梁式焊接操作架,兩軸背氣保護操作架,可調滾輪架,弧壓跟蹤模組,擺焊模組,等離子焊槍,TIG焊槍,送絲支架,CCD監控系統,冷卻水箱,PLC控制系統,操作面板等; Ø 3mm-8mm壁厚,可單面焊接,雙面成型,8mm以上壁厚采用P+T焊接工藝,即PAW不加絲打底,實現單面焊雙面成型,然后采用TIG加絲對打完底的焊縫進行填充蓋面或重熔,獲得成型美觀的焊縫; Ø 邊梁焊接操作架占地面積小,結構緊湊,Z向帶自鎖; Ø 背氣保護操作架為獨立單元,橫臂伸縮與邊梁行走小車同步進行,為焊縫背面提供良好的氣體保護; Ø 帶弧壓跟蹤和擺動功能,可進行帶坡口工件和寬焊縫焊接; Ø 水、電、氣一體式焊槍,P+T兩把焊槍,根據工藝需要調用; Ø CCD監控系統滿足操作人員隨時觀看焊縫成形質量; Ø PLC控制器、摸屏操作面板組成的控制系統可實現人機對話,規范參數及程序的預置及監控產品參數,實時顯示焊接參數。 Ø 整機提供一年質保(人為和不可抗力因素除外),接到客戶電話,24小時內響應。
|
|||||||||||||||||||||||||||||||||||||||||||||
